闪测仪和影像仪在汽车制造行业的应用

一、设备核心特性概述

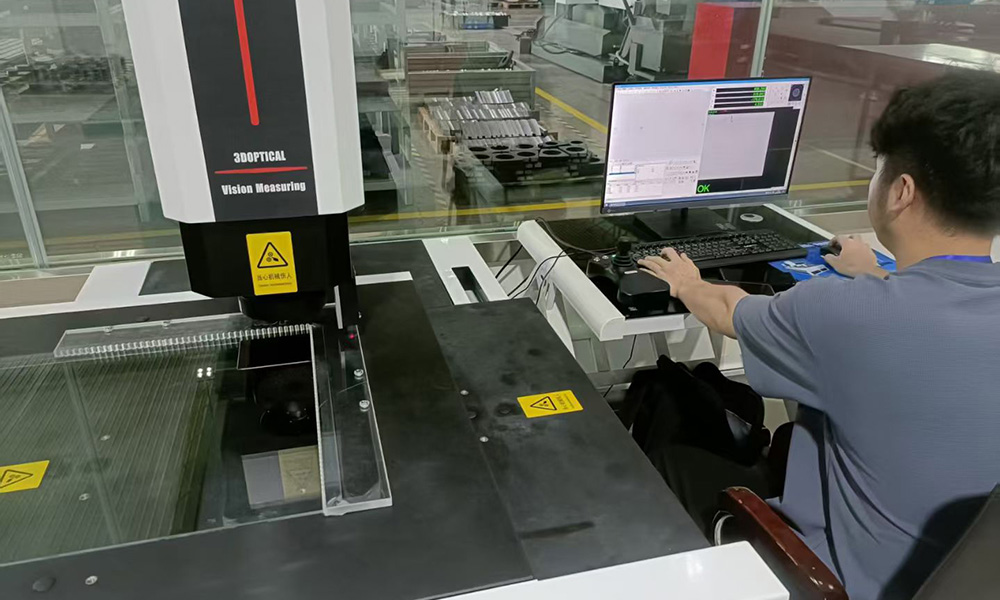

1. 二次元影像仪

• 技术原理：通过光学镜头捕捉零件影像，结合软件对二维几何特征（尺寸、角度、位置度等）进行精确测量，支持手动或半自动操作，可通过多视场拼接扩展测量范围。

• 核心优势：精度高（微米级，典型精度 0.5-5μm）、复杂轮廓测量能力强、支持微观成像，可适配非规则形状零件检测。

• 局限性：测量效率受零件复杂度影响，需专业人员操作，批量检测速度较慢。

2. 闪测仪（快速影像测量仪）

• 技术原理：采用大视野光学系统一次性拍摄零件全貌，通过 AI 算法自动识别、定位所有特征并完成测量，全程无需人工干预。

• 核心优势：测量速度极快（单零件 1-5 秒）、全自动操作、适配批量检测，对操作人员技能要求低。

• 局限性：精度受视野范围限制（典型精度 1-10μm），对复杂异形零件的特征识别能力较弱，仅适用于中小尺寸零件。

二、二次元影像仪的核心应用场景

1. 核心零部件精密尺寸检测

• 发动机系统：检测活塞环的断面轮廓、开口间隙（公差 ±2μm）、气门导管的孔径圆度（≤0.005mm）、凸轮轴的桃形曲面升程，确保发动机密封性和动力输出效率。

• 变速箱部件：测量齿轮的齿距偏差（≤0.01mm）、轴承座孔的同轴度（±0.02mm）、同步器滑块的凹槽深度，保障换挡平顺性和传动效率。

• 底盘关键件：对悬挂臂安装孔的位置度（±0.05mm）、转向节轴径的圆柱度进行非接触测量，避免因尺寸偏差导致的行驶异响或安全隐患。

2. 复杂装配工艺验证

• 车身覆盖件装配检测：通过光学成像提取车门与门框的间隙（要求≤0.8mm）、引擎盖与翼子板的表面高低差，生成可视化偏差报告，辅助调整焊接或装配工艺，提升车身外观质量。

• 电子模块微观检测：针对汽车雷达、摄像头的 PCB 板焊点直径（0.2-0.5mm）、芯片引脚间距（0.3-1mm），精准识别引脚歪斜、焊点虚接等缺陷，保障电子信号传输稳定性。

3. 模具与工装夹具校准

• 模具精度控制：对冲压模、注塑模的型腔圆角（R0.5-R5mm）、深度公差（±0.01mm）进行测量，通过与 CAD 数模比对，精确计算偏差值，从源头控制零部件成型质量。

• 生产线工装校准：定期检测焊接夹具的定位销位置度（≤0.02mm）、检测治具的基准面平面度，确保工装对零部件的定位精度，避免因工装偏差导致的批量不良。

三、闪测仪的核心应用场景

1. 小型标准件批量全检

• 紧固件检测：对螺栓头部厚度（5-15mm）、螺母对边宽度（8-24mm）、垫片直径（6-30mm）等特征进行全自动测量，每秒可完成 1-2 个零件检测，适配生产线 100% 全检需求，避免因尺寸不达标导致的连接强度问题。

• 小冲压件检测：快速测量车门锁扣的挂钩尺寸、安全带卡扣的孔位间距（±0.1mm）、刹车片铆钉孔的位置偏差，通过预设程序实现 “放件即测、取件即判”，适配高速生产节拍。

2. 电子连接器高效检测

• 针对汽车线束连接器的针脚数量（10-50 针）、针脚间距（0.5-2mm）、针脚垂直度，闪测仪通过大视野成像一次性识别所有针脚，自动判断是否存在错位、缺失或歪斜，避免因连接器故障导致的电路短路或信号中断。

3. 生产过程质量监控

• 通过批量测量数据快速生成 CPK（过程能力指数）、不良率等统计报告，实时反馈零部件尺寸稳定性，辅助调整冲压、注塑等工艺参数，减少批量不良风险。

四、两类设备的协同价值与应用趋势

• 二次元影像仪聚焦 “高精度、复杂特征、微观质量”，守护发动机、变速箱等核心部件的精密质量；

• 闪测仪聚焦 “高速、批量、标准化”，保障紧固件、连接器等小型零件的高效质量筛查。

• 二次元影像仪正融合 3D 测量技术，实现 2D+3D 复合检测，适配新能源汽车电池壳体、电机定子等复杂零部件需求；

• 闪测仪则通过 AI 深度学习算法提升复杂特征识别能力，同时与机器人、传送带集成，构建全自动在线检测单元，进一步提升检测效率。
