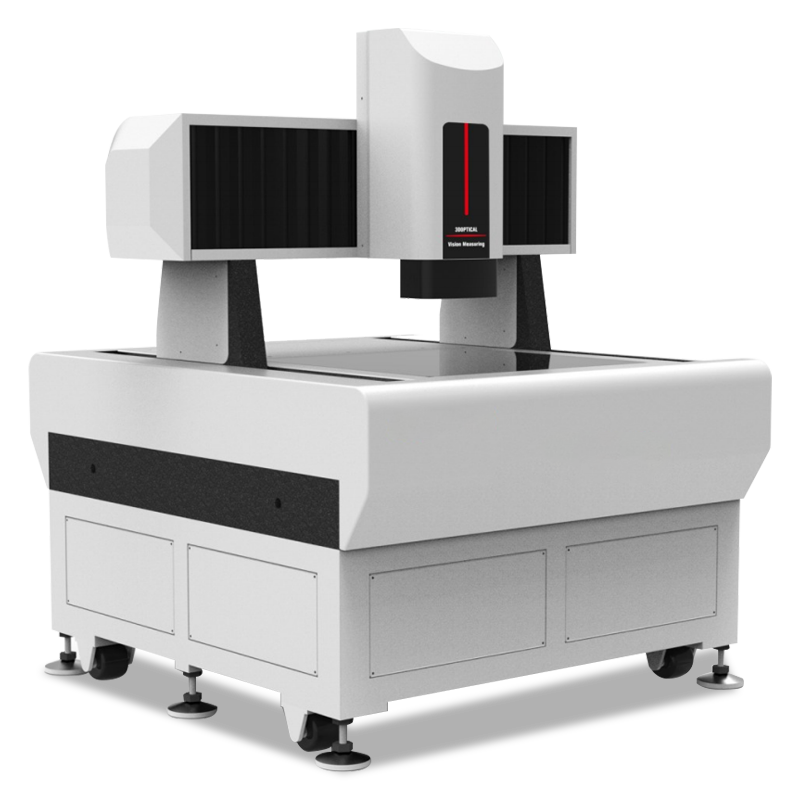

LAT系列

龙门大行程全自动测量仪

专为大尺寸、重型、高精度工件设计的高端测量设备，其核心优势体现在 “大行程覆盖、高稳定性、全自动效率、高精度保障” 四大维度，尤其适配汽车制造、航空航天、大型模具、轨道交通等行业的测量需求。

优势特点

1、稳固的移动运动平台

大行程移动桥龙门结构，测量工件静音，高效安全

基座采用(00級)大理石材料，坚固的平台设计，保证拥有极高的稳定性及刚性。

2、丰富的光学系统

外形设计美观，功能设计更为人性化;自主研发的3D-0PTIC软件，界面友好，功能强大，操作简单，稳定性強，可编程自动测量。

采用精密滚珠螺杆和精密线性导轨，配合高性能交流伺服系统全闭环控制，高精度，高速度，高稳定。

采用高分辨品牌彩色CCD，保证拥有高质量的测量画面，提高快速测量速率。

搭配全自动12段变焦镜头，改变倍率后不需要做像素校准(线性校准)

可软件控制五环八区LED表面灯，直轴LED轮廓灯光源。

高精度光栅尺0.1/0.2μm。

技术参数

型号	LAT2500	LAT1500	LAT1200	LAT1000	LAT800	LAT600
测量行程(mm)	25001600200	15001200200	12001000200	1000800200	800600200	600500200
全机尺寸(mm)	350025001500	260020951680	220018551680	200016951680	180014951680	15409251680
机台承重(Kg)	30
传动方式	丝杆传动(台湾TBI丝杆)
X、Y轴精度(μm)	5.5+L/250	4.5+L/250	4+L/250	3.5+L/250	3+L/250	2.5+L/250
轮廓光	LED白色近平行光
表面灯	LED白色多分区灯，有角度的程控的上灯(白、红、绿三种可选)
使用环境	温度:20±5℃，湿度:45%-75%(无震动影响环境)
电源	110~220V±10% 50/60HZ

产品推荐

手动光学影像测量仪

全自动影像测量仪

全自动光学影像测量仪

龙门全自动光学影像测量仪

龙门大行程全自动测量仪

高速龙门影像仪

应用领域

汽车制造

影像仪和闪测仪基于光学成像原理，却因技术特性差异形成了互补的应用场景，共同为汽车零部件从生产到装配的全流程质量把关。

注塑/橡胶

在注塑和橡胶制品的质量控制中，闪测仪和影像仪（以二次元影像仪为主）凭借非接触光学测量的优势，成为检测尺寸精度、结构完整性和表面质量的核心设备。

精密五金

在精密五金的加工过程中，用于实时监控零件的加工尺寸，及时发现加工误差并进行调整，提高产品的合格率。

仪器仪表

对精密仪表零部件加工检测，精密外壳装配尺寸检测，仪表模具与工装检测

接插连接器

测量连接器的插针直径、插孔深度、端子间距等尺寸，确保连接器的性能和可靠性。

电子元器件

对电阻、电容、电感、二极管、三极管等电子元器件的外形尺寸、引脚间距等进行测量，保证元器件的规格符合要求。

PCB电路板

测量 PCB 板上的线路宽度、间距、焊盘直径、孔位坐标等参数，确保 PCB 板的布线符合设计规范，避免出现短路、断路等问题。

磁性材料

在磁性材料的研发、生产及质量控制中发挥重要作用。磁性材料（如钕铁硼永磁体、软磁硅钢片等）对尺寸精度、形位公差及表面缺陷要求严苛

医疗器械

在医疗器械领域的精密零部件检测、植入体制造、耗材生产等场景中发挥关键作用，尤其适用于对尺寸精度、表面质量要求严苛的医疗器械产品。

精密冲压

对冲压件的平面尺寸（如长度、宽度、孔径、间距）、形位公差（如直线度、平行度、垂直度）进行快速测量。

模切/模具

在模具设计阶段，用于测量模具零件的尺寸，为模具的设计提供数据支持；在模具加工过程中，检测模具的型腔、型芯等关键部位的尺寸精度，保证模具的加工质量。

航空航天

对航空航天领域中的精密零部件，如发动机叶片、航空轴承、航天器结构件等进行二维尺寸测量，这些零部件的精度要求极高，二次元测量仪能够满足其测量需求。
