影像测量仪的核心结构组成

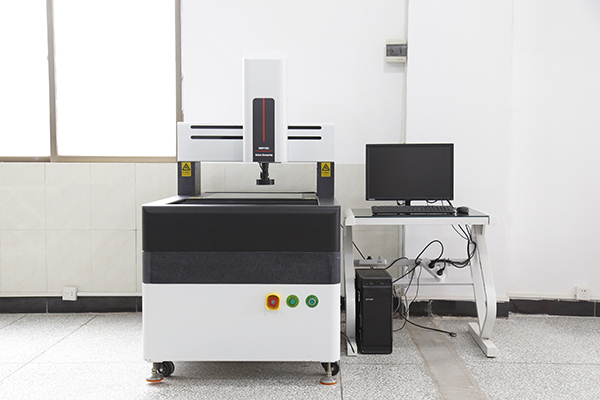

影像测量仪是一种基于光学成像和计算机图像处理技术的高精度测量设备，广泛应用于工业领域的几何量检测。其核心原理是通过CCD摄像机捕捉工件轮廓影像，结合空间几何算法进行精密计算。

影像测量仪的核心结构组成：‌

光学系统‌

成像模块‌：高解析度CCD相机搭配连续变倍物镜，支持自动对焦与大景深成像‌。

光源系统‌：多光源协同（表面光/轮廓光/同轴光/环形光），适应不同材质工件的光学特性，确保边缘清晰度‌。

激光模块‌（选配）：集成激光探头，实现高度、深度及平面度测量（如台阶高度、暗孔深度）。

机械系统‌

主体框架‌：花岗岩/大理石基座减少热变形，龙门式结构（移动工作台或移动镜头）提升稳定性‌。

运动机构‌：精密交叉导轨+光栅尺，闭环伺服控制三轴移动。

探针系统‌（选配）：接触式测头，扩展三维测量能力‌。

控制与软件系统‌

硬件控制‌：电控摇杆/脚踏开关操作，部分机型支持编程自动运行‌。

软件功能‌

自动寻边、多段拟合（如圆测量需至少3点）‌；

几何构造（交点、对称线、距离/角度计算）‌；

坐标重建（解决工件位置偏移问题）‌；

SPC统计分析、CAD数据比对‌。
