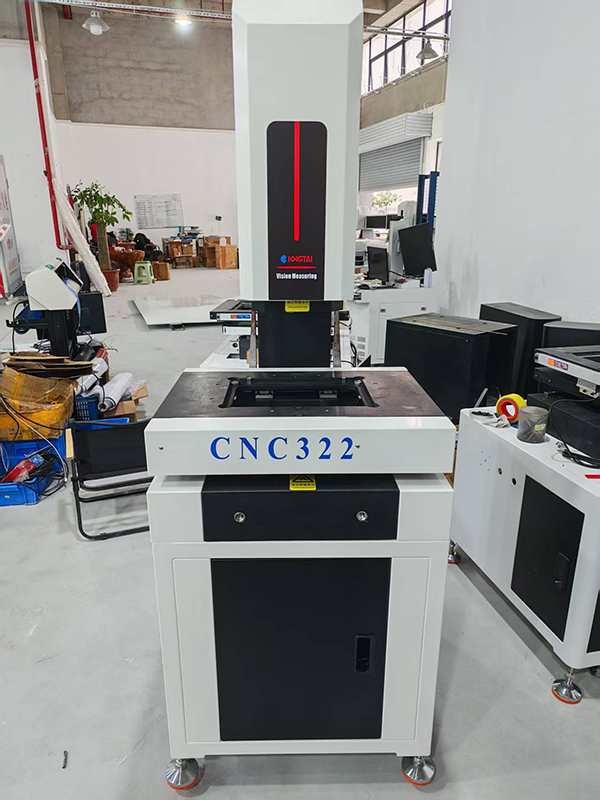

如何测量二次元投影仪的角度？

切线法

核心原理

通过手动旋转屏幕或镜头内的标准刻线，分别精准贴合工件待测角度的两条边缘，依托设备自带的编辑器或圆光栅技术，自动采集刻线旋转角度差值，即为工件实际角度值。

细分类型

该方法分为投影切线法和图像切线法两类，核心操作逻辑一致，仅刻线显示载体（投影屏物理刻线 / 成像界面电子刻线）不同。

实操关键要点

放置工件时保证待测角度区域居中显示，边缘无遮挡、无反光，避免刻线对准偏差；

旋转刻线时轻缓操作，使刻线与工件边缘相切贴合，禁止刻线压覆工件边缘，减少对准误差；

批量检测同一规格工件时，保持工件摆放位置、放大倍数一致，提升检测效率。

精度范围与适用场景

精度表现：测量精度相对较低，常规偏差在 ±1′~±3′（分）；

适用场景：操作便捷、检测效率高，无需复杂参数设置，适合精度要求不高的快速批量检测，如来料初检、批量工件常规尺寸筛查等。

积分计算法（点计算法）

核心原理

基于 “所有几何元素均由特征点构成” 的基础原理，直线、曲线、圆弧等几何单元均可通过采集若干特征点拟合生成；二次元平面角度由两条相交直线构成，通过在两条待测直线上分别采集足够的特征点，由设备系统积分计算拟合出标准直线，再自动计算两条拟合直线的夹角，即为工件实际角度值。

实操关键要点

特征点选取：在待测直线的有效长度范围内均匀采集，避免在边缘模糊处、工件瑕疵处取点，单条直线取点数量不少于 3 个，取点越多拟合精度越高；

放大倍数：根据工件尺寸选择合适放大倍数，保证待测直线完整显示，特征点清晰可辨，避免因放大倍数过低导致取点偏差；

基准校准：测量前完成设备像素校准、直线拟合参数校准，确保系统计算无基础偏差。

精度范围与适用场景

精度表现：测量精度高，常规偏差可控制在 ±30″（秒）~±1′（分），是二次元投影仪角度测量的高精度方法；

适用场景：适合对角度精度要求较高的检测场景，如精密零部件加工检测、成品出厂精检、工装夹具精度校验等，可有效保证角度测量结果的准确性。
